Проводка в каркасных домах - как сделать правильно и безопасно?

Строительство современного жилья требует строгого соблюдения технологий на каждом этапе. Когда завершено базовое строительство каркасного дома под ключ, наступает время монтажа инженерных систем.

Одной из самых ответственных задач является укладка электросети. Каркасные строения состоят из древесины и утеплителя, поэтому к пожарной безопасности здесь предъявляются повышенные требования.

Правильно спроектированная и качественно смонтированная электропроводка гарантирует долгую службу здания и безопасность вашей семьи.

В этой статье мы разберем основные правила, нормативы и варианты монтажа электрики в деревянном каркасе.

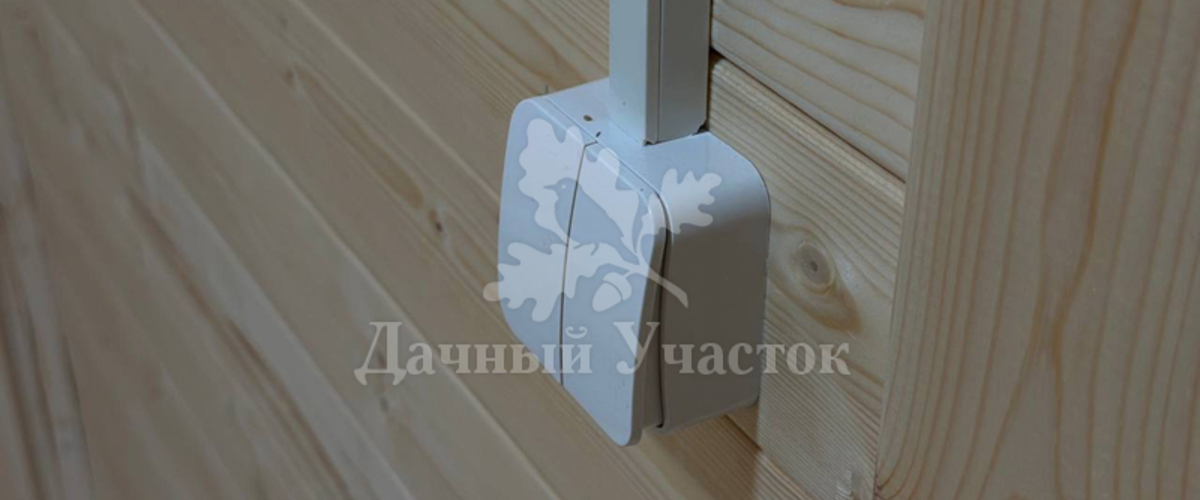

Проводка в каркасных домах - как сделать правильно и безопасно?

Специфика каркасных домов и требования ПУЭ

Главная особенность каркасного строения - высокая горючесть его основных конструкционных элементов.

Согласно Правилам устройства электроустановок (ПУЭ), скрытая проводка по сгораемым основаниям должна выполняться в:

металлических трубах,
глухих металлических коробах, обладающих локализационной способностью.

Однако на практике сегодня активно применяются и другие современные методы.

Главное - исключить любой риск возгорания при коротком замыкании или перегрузке сети.

При расчете бюджета на жилье, будь то скромный дачный вариант или окончательная цена одноэтажного каркасного дома для постоянного проживания, затраты на качественную электрику и защитную автоматику должны закладываться в первую очередь.

Экономия на кабеле или автоматах недопустима.

Способы монтажа проводки

Существует два основных метода прокладки кабеля в каркаснике:

открытый (открытая проводка),
скрытый (внутри стен).

1. Открытая проводка

Это самый простой, безопасный и доступный с точки зрения обслуживания вариант.

Кабель прокладывается поверх финишной отделки стен.

Кабель-каналы (короба) - пластиковые короба из негорючего ПВХ крепятся к стенам. Плюс метода - легкий доступ к проводам для ремонта или модернизации.
Ретро-проводка - стильный вариант, когда витой декоративный кабель монтируется на керамических изоляторах (роликах). Идеально подходит для интерьеров в стиле прованс, кантри или лофт.
Гофротрубы - используются реже из-за специфического внешнего вида, чаще в технических помещениях.

2. Скрытая проводка

Этот метод выбирают ради эстетики, так как все провода прячутся внутри пирога стен.

Реализовать его сложнее, и делать это нужно строго до зашивки каркаса плитными материалами (ОСП, гипсокартон).

В металлических трубах. Классический жесткий метод по ПУЭ. Стальные или медные трубы локализуют пламя при коротком замыкании и защищают кабель от грызунов.
В металлорукаве с ПВХ-изоляцией. Более гибкий и популярный способ. Важно выбирать качественный рукав, который не поддерживает горение.
В негорючей гофре по слою ГКЛ. Современный компромиссный метод. Кабель прокладывается в зазоре каркаса, где древесина отделена от провода толстым защитным слоем негорючего материала.

Пошаговый алгоритм правильного монтажа

Чтобы система работала бесперебойно, профильные специалисты, такие как компания «Дачный участок», рекомендуют придерживаться строгого плана работ.

Этап 1: Проектирование и расчет мощности

Составляется подробная схема дома с указанием всех:

розеток,
выключателей,
мощных потребителей (электроплита, бойлер, обогреватели).

На основе суммарной мощности подбирается сечение кабеля и номиналы защитных автоматов.

Для розеток стандартно используют кабель сечением 2,5 мм²,
Для освещения выбирают кабель 1,5 мм².

Этап 2: Выбор материалов

Используйте только кабель, не поддерживающий горение, с низким дымовыделением.

Идеальный выбор - ВВГнг-LS или NYM. Вся фурнитура для скрытого монтажа должна быть металлической или из специального самозатухающего пластика.

Этап 3: Прокладка трасс и монтаж коробок

Трассы прокладываются строго вертикально или горизонтально.

В местах прохождения кабеля сквозь деревянные стойки каркаса обязательно устанавливаются металлические гильзы (проходные втулки).

Это защитит провод от повреждения при естественной усадке или подвижках деревянного бруса.

Этап 4: Сборка электрощита

Щит - это «сердце» безопасности дома.

В деревянном доме обязательно устанавливаются:

Вводной автомат для обесточивания всего здания.
УЗО (устройство защитного отключения) или дифференциальные автоматы для защиты человека от удара током и предотвращения пожара при утечке тока.
Реле напряжения для защиты бытовой техники от скачков в центральной сети.

Этап 5: Организация заземления и молниезащиты

Безопасность каркасного дома будет неполной без качественного контура заземления.

Он обустраивается возле дома и заводится в распределительный щит.

Также рекомендуется установить систему молниезащиты на крыше здания.

Главные ошибки при монтаже

Использование дешевого кабеля (ТУ вместо ГОСТ). У таких проводов часто занижено сечение жилы и тоньше изоляция, что приводит к перегреву.
Скрутки внутри стен. Все соединения проводов должны выполняться в доступных распаячных коробках с помощью надежных клеммников, опрессовки гильзами или сварки. Скрутки запрещены.
Отсутствие УЗО. Обычный автомат защищает только от короткого замыкания и перегрузки, но не заметит слабую утечку тока на деревянную конструкцию, которая может вызвать тление.
Игнорирование защиты от грызунов. Мыши могут повредить изоляцию внутри стен, поэтому скрытый кабель без прочной оболочки - огромный риск.
